特點
? 配有積分控制和儀表盤的獨立落地式設備
? 3 級萃取過程，也可配置成1級或者是2級。
? 單獨的容器用于閉路批次萃取
? 各個階段的溫度控制
? 分開控制每個階段溶劑進給泵的轉速和進給速度
? 監測每個加工階段的探針
? 配有數據記錄器，可實時顯示產品濃度
? 配有USB接口和教學軟件的可選項數據記錄器

描述

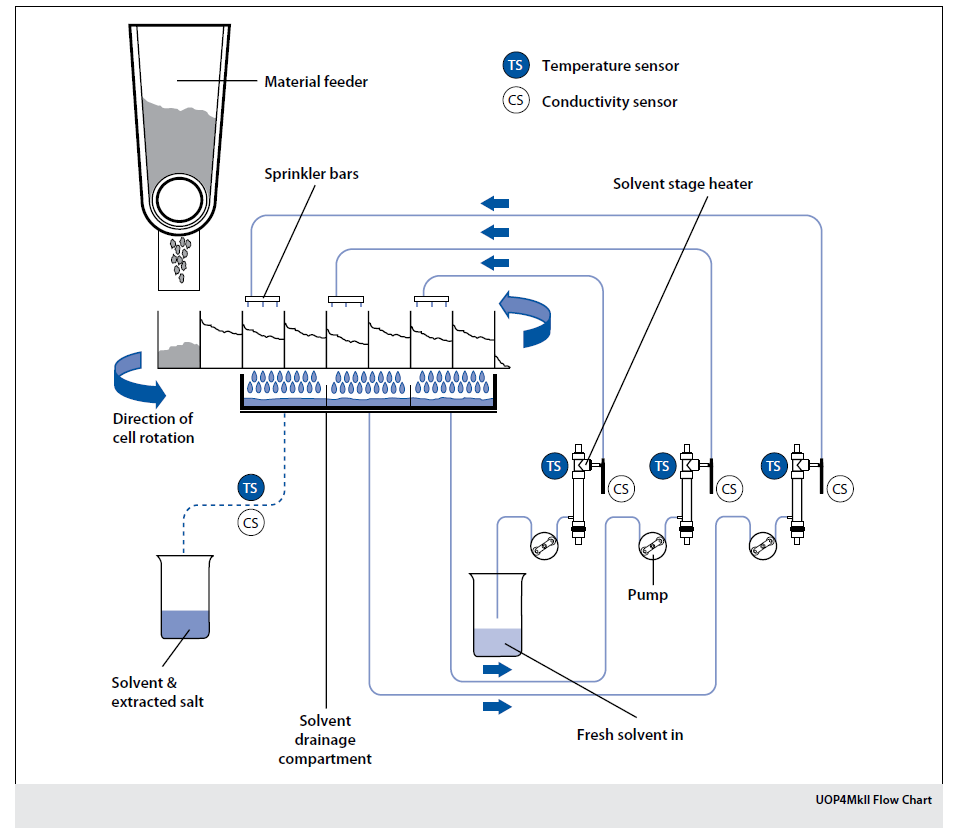

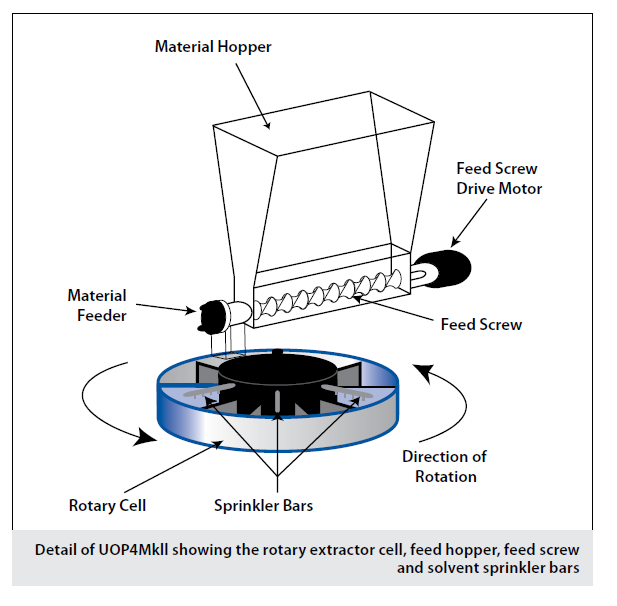

該固液萃取系統的核心是持續工作的萃取儀器。利用一個螺旋進料機，將原料送入工作艙內。原料會經過三個溶劑噴灑器，每個加工階段一個，溶解的產品被盛入三個排水艙中。每個階段都配有水泵，用于將排水艙中的水輸送到下一加工階段的噴水器中。加工結束時，用過的載體材料流入一個收集器中，伴有水噴霧。
該系統是一個三級的對向流加工儀器，但是為了達到教學目的，它也可設置為一級或者是二級。
利用三個集成PID控制器和相關的熱組件可控制每個階段的溫度。也可直接控制產品進給速度，旋轉速度和中間泵速。
除了旋轉系統外，還有一個單獨的容器用于進行批次萃取。

該單元在每個工作階段都配有一個傳感器，電導探針為千分之一伏。在使用標準水/碳酸氫鉀設備時，傳感器的讀數與溶劑中的碳酸氫鉀比重有關。

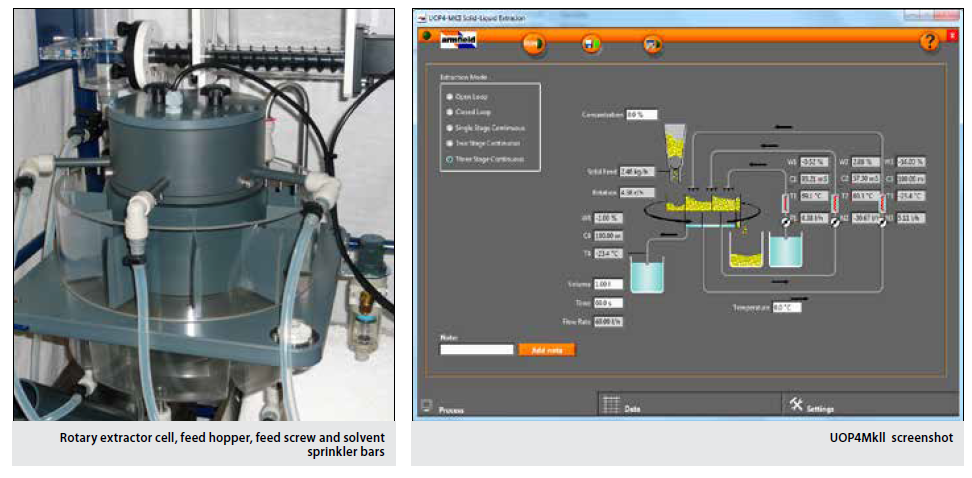

使用可選擇的數據記錄套裝軟件時，電導傳感器的所有溫度和電壓輸出，以及與進料，萃取，泵速等相關的數據都可以直接地顯示在計算機上。利用這個套裝軟件，也可以顯示和記錄產品濃度（使用推薦的原料）。
該設備采用簡單，安全的方式講解固液萃取的所有相關問題。無需使用有毒，易揮發，易燃溶劑，它使用的是水，或者是水溶劑。這樣學生可直接觀察加工過程，以便于了解每個操作階段的細節。無需采用諸如精餾塔之類的昂貴溶劑回收設備。
固體載體是較輕的可滲透物質，設備配有大量的這種物質。它可以泡在鹽水中，比方說碳酸氫鉀或者是碳酸氫鈉，隨后會在加工過程中被萃取。利用傳感器和儀表可實時監控鹽的利用情況。載體材料可再利用。

實驗功能
? 演示連續的多級加工操作過程
? 閉路過濾萃取（批次萃?。?br /> ? 開路批次萃?。ㄟB續性操作）
? 研究一級，二級，三級連續加工
? 研究影響溶劑溫度的因素
? 研究影響溶劑流速的因素
? 研究影響加工時間的因素
? 經濟分析
? 質量平衡

附件
UOP4MkII-DTA-ALITE – 教學軟件和數據記錄附件：

USB基礎數據記錄系統，包含軟件和連接PC的線材。軟件需要PC（不提供），需運行Windows98以上的系統，并帶有USB接口。

載體材料：

UOP4MkII 帶有2kg 載體材料。在使用前，需將材料浸入碳酸氫鉀中，然后烤干。如果沒有烤箱，干燥過程可能需要三天。實驗室研究一般需要大約1kg的材料。材料可再次利用，使用過程中不可避免流失一部分材料。通過訂購代碼UOP4MkII-CM(1kg 袋裝)，可訂購材料。

規范說明
●  使用旋轉萃取設計的連續三級固液萃取系統。轉速可改變（0-4轉/小時）。
●  自動進料，進給速度可調整(0-3 L/hr)
●  批次操作或者是連續的1,2,3級操作。每個階段的溫度可單獨控制。可更改三個階段的溶劑流量(0-13.5 L/hr)
●  每個階段輸入和輸出液流時，測量其電導率
●  使用可選擇的數據記錄配件可使UOP4MkII與計算機兼容，配件包括全套教學軟件包，帶有理論和實驗練習的詳細信息，設備操作說明，自動數據記錄和實時圖形顯示測量和計算的數據。
實驗功能包括:
■ 演示批次和連續的多級固液萃取過程
■ 研究影響溶劑溫度，溶劑和固體流速的因素
■ 質量平衡
■ 經濟分析

技術參數
溶劑溫度 大約50C,  單獨控制
泵速 0-13.5L/hr
進料速度 0-3L/hr
旋轉速度 1 轉/15分鐘 (4轉/小時)
電池艙 0.16L容量

要求
單相電源:
UOP4MkII-A: 220-240/1ph/50Hz/13A
UOP4MkII-B: 120V/1ph/60Hz/20A
UOP4MkII-G: 220V/1ph/60Hz/13A
冷水: 0.5L/min

總尺寸
長: 1.52m
寬: 0.77m
高: 0.56m

裝運規格

體積: 1立方米

總重: 100千克

詳情請查看友情鏈接：http://discoverarmfield.com/en/products/view/uop4/solid-liquid-extraction-unit
